产品中心
PRODUCTS联系我们/ CONTACT US
EB-813 使用方法与添加量详解(十八烷基三甲氧基硅烷 CAS 3069-42-9):整理3种常用工艺的操作要点与参考用量,附技术参数与常见问题,供工程师现场快速查阅,依帕克斯技术团队提供选型支持。
本页系统整理EB-813(十八烷基三甲氧基硅烷 CAS 3069-42-9)的使用方法、推荐添加量与现场操作要点,供研发与生产工程师快速查阅。EB-813 是一种有机硅化合物,分子结构十分独特:一端长长的 C18 碳链如同一条"大辫子",赋予它良好的疏水性和润滑性,使其在多种表面处理中表现出色;另一端的三个甲氧基氧桥具有较强的反应活性,水解后可与无机粉体表面的羟基缩合,形成稳定的化学键,把长碳链牢固锚定在粉体表面。用量区间为经验参考,请以小试与实测性能确定最终添加量;若需现场选型支持,广州依帕克斯技术团队可配合样品试用与工艺验证。

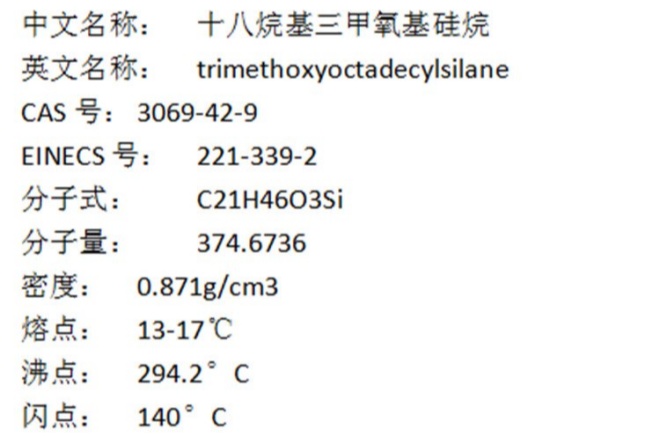

| 化学名称 | 十八烷基三甲氧基硅烷(Octadecyltrimethoxysilane) |
|---|---|
| CAS No. | 3069-42-9 |
| 分子式 / 分子量 | 官网未标注 |
| 国外对应牌号 | 官网未标注 |
粉体预处理(推荐):按粉体重量的 0.5%~1.5%,将 EB-813 温热熔融或用溶剂/乳化液分散后,喷雾或搅拌混合到颜料、滑石粉、云母等粉体表面,100~120 ℃ 烘干后使用,疏水效果最稳定。 建议先小试确认附着力/性能再放大生产。
整体掺混:按配方总量的 0.5%~2.0% 直接加入涂料、胶粘剂、母粒等体系,混合均匀后使用。 建议先小试确认附着力/性能再放大生产。
涂覆处理:配成 1%~5% 的稀溶液涂覆玻璃、石材等基材,表干后形成憎水膜。官网未标注具体用量,以上为行业通用范围,需结合粉体比表面积与配方工艺,以实测接触角与疏水耐久性为准。 建议先小试确认附着力/性能再放大生产。
密封贮存于阴凉、通风、干燥处,防潮防火,避开酸碱与氧化剂;低温下黏度增大或呈蜡状属正常现象,温热混匀后使用。标准包装:20KG 纸箱、25KG 塑料桶、200KG 铁桶或 IBC(按产品实际可选),可按客户要求提供其他规格。未开封常规有效期 12 个月。开桶后请密封保存并尽快用完,配制好的稀释液建议现用现配。
①粉体预处理(推荐):按粉体重量的 0.5%~1.5%,将 EB-813 温热熔融或用溶剂/乳化液分散后,喷雾或搅拌混合到颜料、滑石粉…;②整体掺混:按配方总量的 0.5%~2.0% 直接加入涂料、胶粘剂、母粒等体系,混合均匀后使用。;②涂覆处理:配成 1%~5% 的稀溶液涂覆玻璃、石材等基材,表干后形成憎水膜。官网未标注具体用量,以上为行业通用范围,需结合…。最终添加量应以小试的附着力与机械性能实测为准,并非越多越好;过量添加反而可能降低界面强度或影响体系稳定性。
粉体预处理(推荐)、整体掺混、涂覆处理。其中粉体预处理(推荐)与整体掺混分别对应预处理类与直接掺混类场景,按产线条件选择,必要时组合使用。
配制时建议先将EB-813按推荐比例预稀释再与主料混合,搅拌均匀后使用;开桶后保持密封,稀释液不宜长时间存放,建议现配现用。
对颜料、滑石粉、云母、陶土等无机粉体进行表面疏水处理,显著改善粉体在涂料、油墨、母粒中的分散性、润湿性与防沉性。操作上按下方使用方法执行,从推荐用量区间下限开始小试,逐步调整到最优比例。
官方微信公众号
